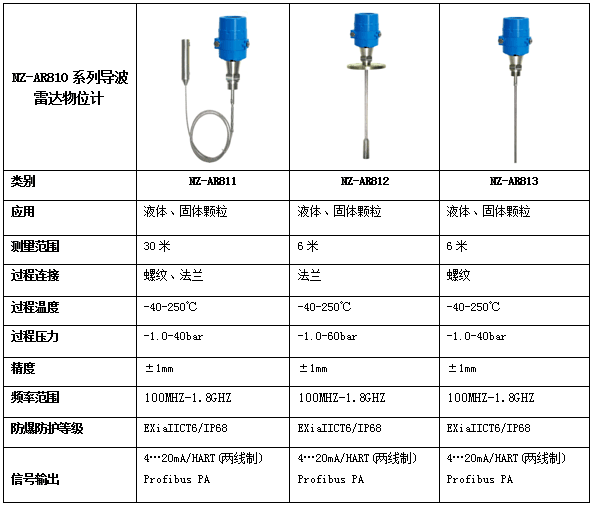

NZ-AR810系列導波雷達物位計-產品應用:



可用于連續測量液體及固體粉料、粒料及液體的物位

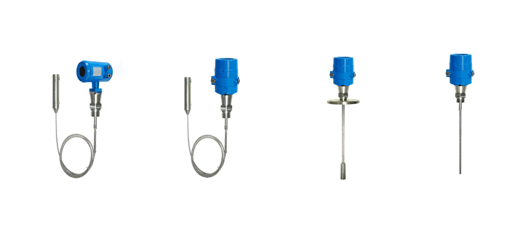

• 纜式探頭：主要用于測量液體及固體料位，最大測量距離 30 米

• 法蘭桿式探頭：主要用于液體

• 螺紋桿式探頭：用于液體

• 可向系統提供以下信號接口： HART ， 4…20Ma ； PROFIBUS-PA ；基金現場總線



NZ-AR810系列導波雷達物位計-特性及優勢:



• 測量不受下列因素影響：

－液體密度，固體物料的疏松程度

－溫度

－加料時的粉塵

• 液體表面的泡沫對測量無影響

• 同軸桿式的探頭測量完全不受罐體及安裝短管的內部結構的影響

• 探桿和探纜可更換

• HART 或 PROFIBUS-PA 通信協議及基金會現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件 HXFF 實現簡單的組態設定和編程



NZ-AR810系列導波雷達物位計-測量原理:



導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行；運行時間可以通過電子部件被轉換成物位信號。儀表測量參考點到物料表面的距離，探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇
到物料表面時反射回來被儀表內的接收器接受，并將距離信號轉化為物位信號。





輸入

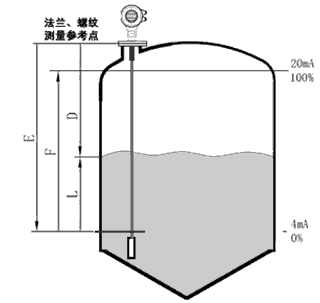

反射的脈沖信號沿纜繩傳遞至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離 D 與脈沖的時間行程 T 成正比：

D=C × T/2

其中 C 為光速

因空罐的距離 E 已知，則物位 L 為：

L=E-D



輸出

通過輸入空罐高度 E （ = 零點），滿罐高度 F （ = 滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于 4 － 20mA 輸出。





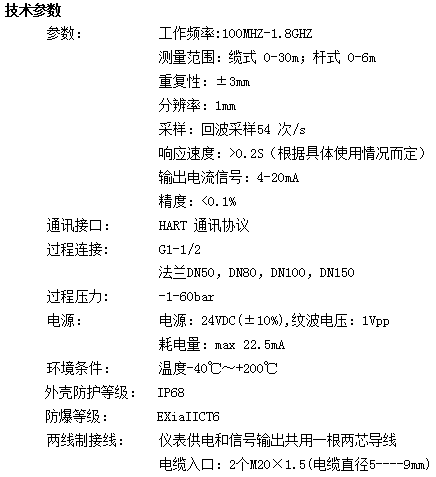

NZ-AR810系列導波雷達物位計-簡介:

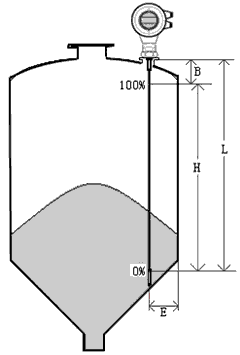

測量范圍   說明：   H---- 測量范圍 L---- 空罐距離 B---- 頂部盲區 E---- 探頭到罐壁的最小距離 頂部盲區是指物料最高料面與測量參考點之間的最小距離。 底部盲區是指纜繩最底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離。   注意： 只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。

安裝指南   下述的安裝指南適用于纜式和桿式探頭測量固體顆粒料和液體物體管式探頭只適用于液體物體。   安裝位置 ：   盡量遠離出料口和進料口。 對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。 建議安裝在料倉直徑的 1/4 處。 纜式探頭或桿式探頭離罐壁最小距離不小于 50 厘米。 探頭底部距罐底大約 30mm 。 探頭距罐內障礙物最小距離不小于 300mm 。 如果容器底部是錐型的，傳感器可以安裝 罐頂中央，這樣可以一直測量到罐底。 右圖為桿式雷達安裝圖，主要用于液體料位測量。

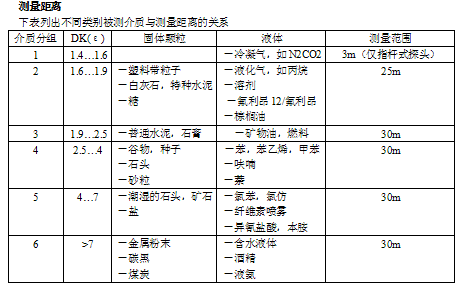

特點 ：   可以測量介電常數大于等于 1.4 的任何介質。 一般用于測量粘度 ≤ 500cst 而且不容易產生粘附的介質。 最大量程可以達到 6 米 。 對蒸汽和泡沫有很強的抑制能力，測量不受影響。 對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量。

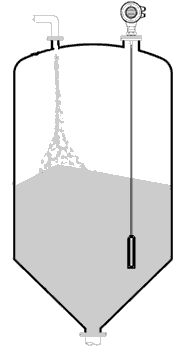

纜式探頭的固定   如果纜式探頭距離罐壁小于 50 厘米 或有可能碰到罐壁上時，纜式探頭的末端需要固定在罐底。 為了避免纜式探頭在下料時過度受力，用戶需將纜繩底部固定在罐底，固定時，應該盡量讓纜繩保持一定的松緊度。選擇纜式探頭時應比實際距離稍長一些。

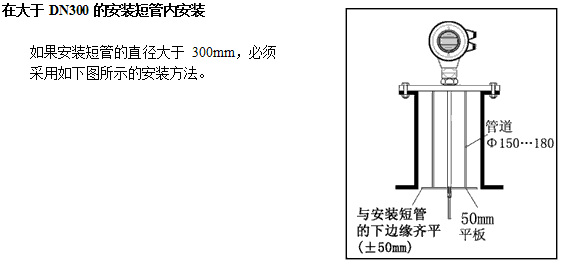

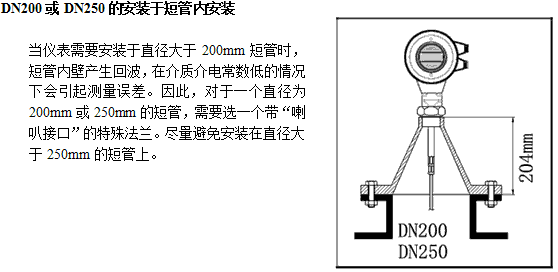

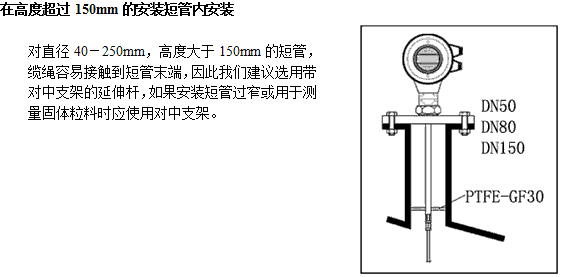

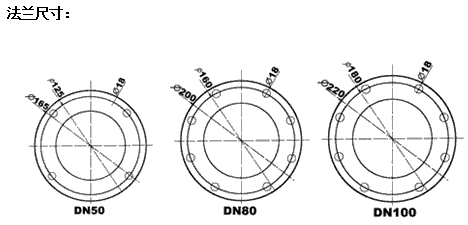

安裝方法   合理安裝能確保儀表長期可靠而精確的測量   儀表可采用螺紋連接，螺紋的長度不要超過 150mm ，還可以采用在短管上安裝。理想的短管直徑小于 150mm ，高度小于 150mm ，若安裝于較長的短管上，應底部固定纜繩或選用對中支架以避免纜繩與短管末端接觸。





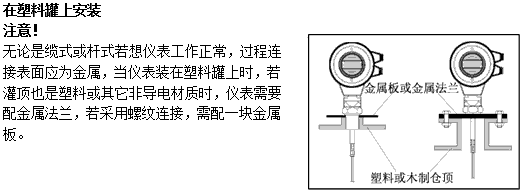

側面安裝



•  如果不能在罐頂安裝，也可選擇側面安裝

•  在這種情況下，需固定纜式探頭

•  當超過側面負載承重能力時，應對桿式和管式探頭進行支撐。



纜式探頭固定



•  如果纜繩有可能接觸罐壁或在混凝土罐中距離罐壁小于 0.5mm 時，纜繩末端需要固定。纜繩末端配有螺紋可用于固定。

8mm 纜繩： M20

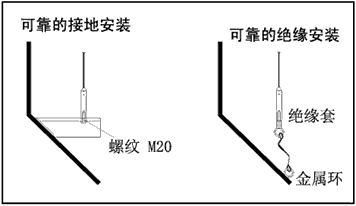

•  固定纜繩時必須可靠接地或可靠與地絕緣，如果不能將探頭接地，可使用隔離金屬環。金屬環可作為附件訂貨。

•  為防止纜繩在下料時受力過度，若用戶需要底部固定纜繩，應盡量讓纜繩保持松弛狀態，建議所選纜繩比實際測量距離長一些，保證每米纜繩盡量保持 1cm 的松弛度。











纜繩所受下拉力



當加料和出料時，介質對纜繩將會下拉力，下拉力的大小取決于下列因素：

•  纜繩長度

•  物料的密度

•  儲倉的直徑

•  纜繩的直徑



以下為纜繩自由懸垂（底部不固定）時一些介質所產生的拉力



•  同樣大小的力也作用于料倉頂部

•  注意不要超過探頭的抗拉力強度



測量液體時的安裝指導



下述安裝指導適用于桿式和纜式探頭，管式探頭測量與安裝方式無關。



安裝位置



•  距離罐壁的距離 B 建議為罐直徑的 1/6 － 1/4( 至少 100mm ，混凝土罐至少 500mm )

•  不要安裝在金屬罐中間

•  不要裝在下料口處

•  選擇探頭長度時，注意探頭底部距罐底約大于 30mm

•  注意介質溫度



罐內障礙物



•  安裝時注意探頭距離障礙至少 300mm



干擾的祛除



•  干擾回波抑制：軟件可實現對干擾回波的抑制，從而達到理想測量效果

•  旁通管及導波管（僅適用于液體）對于粘度不打于 500cst ，可采用旁通管，導波管或管式來避免干擾。



液體標準安裝



對于粘度≤ 500cst 且不易產生粘附的介質，管式探頭是最佳方案，其特點如下：

•  卓越的可靠性

•  可用于介電常數大于等于 1.4 的任何介質，測量與介質的導電性無關

•  罐內障礙物及短管尺寸不影響測量

•  比桿式探頭能承受的橫向壓力高

•  對于高粘度的介質，建議使用桿式探頭



儀表在臥罐及立罐上的安裝



•  管式探頭及桿式探頭最長可到 6 米 對于測量距離超過 6 米 的罐，可選用 8mm 纜式探頭

•  安裝及固定方式同固體粉倉測量

•  對距罐壁的距離無限制，只要避免探頭接觸罐壁即可

•  對于桿式及纜式探頭請避免安裝于金屬罐中央，對于管式無此限制

•  如果罐內障礙物比較多或過于靠近探棒時，請選用管式探頭



腐蝕性介質測量



•  如果測量腐蝕性介質，可選用桿式探頭套一個塑料套管進行測量



調試



雷達參數可以通過兩種方式調整：

•  通過調試軟件 HXFFSOFT

•  通過 HART 手持編程器



通過 HXFF 軟件調試



無論那種信號輸出， 4…20mA/HART, Profibus PA, 雷達傳感器都可以通過軟件進行調試。采用 HXFF 軟件進行調試，儀表需要一個 HART 適配器 。軟件和 HART 適配器 可以作為附件訂購。



使用軟件調試的時候，給雷達儀表加電 24VDC ，同時在連接 HART 適配器前端加一個 250 歐姆的電阻。如果一體式 HART 電阻（內部電阻 250 歐姆）的供電儀表，就不需要附加外部電阻，這時候 HART 適配器可以和 4…20mA 線并聯。

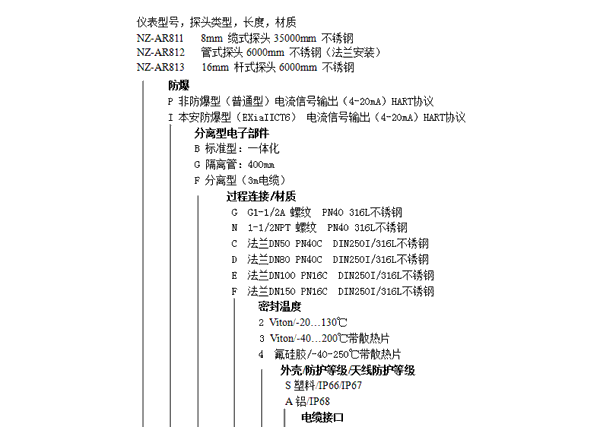

NZ-AR810系列導波雷達物位計-選型圖：
